MX3 Reacondicionamiento y chucherías

Hola a todos, llevo un tiempo con este coche, si es cierto que se le hicieron pocos kilómetros, y me decidí a hacerle un par de cosas (sarcasmo). Ire poniendo en el hilo todo lo que le hice y haré dado que no es un proyecto de una semana y espero que mi trabajo le pueda servir a otra persona, así que entraré en detalles.

Os pongo el listado de cosas que le tengo a fecha de hoy, aunque faltan cosas.

Motor:

  • Prácticamente de serie.
  • Swap a KLDE procedente de un mazda Xedos 9 TA del 2002.
  • Polea de aluminio de underdrive OBX racing.
  • ECU con zócalo y firmware KL31_f (firmware KLZE con mapas KLDE) procedente de un ford probe OBD1 del 1993.
  • Colectores de inox.
  • Linea de escape completa de inox 316.
  • Sandwich para los sensores de presión y temperatura de aceite.
  • Tacos de motor DIY de nylon. (Solamente los tacos antipar)

Caja de cambios:

  • Prácticamente de serie.
  • Autoblocante Mfactory con stage 1 con bloqueo de hasta el 75% o 66% no recuerdo muy bien.

Carrocería:

  • Prácticamente de serie.
  • Emblemas nuevos.
  • Pintado de negro. (Jet Black Pearl mazda)
  • Intermitentes originales naranjas. (Importado de EEUU)

Neumáticos/Llantas/Ejes:

  • Japan racing JR11 Bronce Mate ET35 17*7.25.
  • Neumáticos federal 595 rs-r 215/40 r17.
  • Separadores de 4 cm detrás y de 2 cm delante.

Sistema de frenado:

  • Servofreno de RX7 FD3S.
  • Bomba modificada de ford probe. (De racor a banjo)
  • Pinzas de FD3S.
  • Discos EBC de mini cooper S 294mm + adaptadores para disco DIY.
  • Latiguillos HEL.
  • Manguetas de 323F para encajarlo todo.

Interior:

  • Salpicadero flocado.
  • Anulación de radio y altavoces.
  • Relojes de temperatura de aceite, presión y voltaje.
  • Volante OMP Corsica. (Reventado x 10)
  • Piña NRG corta para mazda. (Importada de EEUU)
  • Botón claxón NRG. (Importado de EEUU)
  • Vaciado.

Suspensión:

  • D2racing regulable en caída delantera, compresión, precarga y altura.
  • Brazos traseros de Impreza WRX STI '95 megan racing con adaptadores DIY. (Importado de EEUU)

Cosas que faltan:

  • Interiores.
  • Arco/Barras antivuelco.
  • Arneses de 6 puntos, se usarán solamente en circuito.
  • Hacer los asientos.
  • Modificación extrema del motor dentro de la legalidad para intentar alcanzar BTCC spec. (+250cv red line 9k si la cartera me lo permite -.- )
  • Cuadro de instrumentos digital DIY con data logging y can bus para comunicarse con la futura ECU.
  • Palanca de cambios con sensor de marchas.
  • Ancheado.

Cosas complejas que me gustaría meter:

  • Suspensión tipo double wishbone. (Mucho DIY y paciencia y euros)

Una foto del origen:

Os iré poniendo el resto de todo el material que tengo poco a poco, y editare la lista de cosas a medida que me acuerde de todo xd.

Carrocería: MX3 Reacondicionamiento y chucherías

Motor: MX3 Reacondicionamiento y chucherías

Caja de cambios: MX3 Reacondicionamiento y chucherías

Consola central: MX3 Reacondicionamiento y chucherías

Interior: MX3 Reacondicionamiento y chucherías

Aireadores: MX3 Reacondicionamiento y chucherías

Techo corredizo: MX3 Reacondicionamiento y chucherías

Reparaciones varias: MX3 Reacondicionamiento y chucherías

Reacondicionamiento ejes & cuna: MX3 Reacondicionamiento y chucherías

Suspensión: MX3 Reacondicionamiento y chucherías

Brazos traseros: MX3 Reacondicionamiento y chucherías

Frenos (Post aparte): Montaje pinzas RX7 en MX3 (FINALIZADO)

3 Me gusta

Buen post, ya nos deleitarás con mejores fotos, y mas detallado, aún asi la foto de origen lo veo y digo… mmmm si pero no… jajajajajaj aunque seguro que andar anda y si a ti te gusta es mas que suficiente.

3 Me gusta

AHORA SI :smiley:

Bienvenido! Se ve que le vas a dar mucho cariño :hugs::ok_hand:

Obviamente la cosa cambia. Bueno ahora que creo que puedo subir mas contenido empezare por el desmontaje que se le hizo. Esto todo se hizo en 9 meses yo solo lo cual es un record jaja. Organizaré x secciones lo que vaya subiendo.

Estas son algunas de las fotos de cuando efectué el desmontaje completo para pintarlo bien, solamente quedaron los ejes (que se desmontaron despues) y el tanque de gasolina.

3 Me gusta

Subo algunas fotos del motor.

El coche originalmente montaba el 1.8 v6 (de la familia K de la cual hablare al final).

El motor que veis en la foto es el KL-DE. Ya vino totalmente limpio del desguace.

Lo que tuve que trasplantar del 1.8 es lo siguiente:

  • Compresor de ac
  • Alternador
  • Bomba de DA
  • Anular la egr que viene detrás en la admisión del KLDE y acoplar la del K8DE al bloque
  • Cambié la mariposa OBD2 por una OBD1 procedente de un xedos 6. Hay variaciones en el sensor de la mariposa y en la válvula de bypass de ralentí.
  • El motor de arranque, hay dos tipos, el de 1.4 kw y el de 1.7 kw, por suerte la persona a la que le compre el coche me entrego varios motores de los cuales hice uno bueno. Ya pondré fotos de los procesos independientes.
  • La instalación se usa la del mx3 (OBD1) ya que es idéntica (electricamente) que la OBD1 del ford probe
  • Centralita de ford probe OBD1.
  • En cuanto al volante de inercia es preferible el del K8DE pero el mio estaba rajado así que use uno de un KLDE que es el que pude conseguir, quiero sustituirlo más adelante.
  • Creo que también hay que hacer un cambio de distribuidor, aunque esto ultimo no lo tengo claro, el del 1.8 supuestamente lleva algo conectado a la bomba de gasolina para que esta funcione para hacer el cebado al darle contacto. Funciona el del KLDE pero tarda mas en encender ya que no ceba.
  • Hay que cambiar el tubo del tapón de llenado de anticongelante, el del 1.8 tiene un sensor adicional para el ventilador. Esto es aplicable a varios KLDE pero no a todos.
  • El sensor de picado, hay que usar el del 1.8.

En cuanto a mantenimientos e historias varias:

  • Se le hizo distribución.
  • Aceite (motul 300v 5w30).
  • Filtros y esas cosas.
  • Sandwich d2racing para los sensores adicionales.
  • Colectores inox.
  • Polea de underdrive OBX racing.
  • Correas nuevas de accesorios.
  • Varias juntas menos la de culata.
  • Termostato.

Y aquí unas fotillas

La chapa de anulación de la egr original.

Una vez montado (No es orden cronologico) y de fondo con la barra de copelas cromada (no es el color original pero le da un toque) tambien tiene una barra de copelas trasera.

Y aquí unas fotos de los planos de los tacos trasero y delantero. He usado los soportes metalicos originales los cuales se pueden vaciar con fuego para sacar las gomas (es peligroso así que tened cuidado niñ@s).

Taco trasero:

Taco frontal:

Adjunto una foto de la centralita de motor con el zócalo instalado y el chip eeprom 27SF256 (memoria tipo flash borrable de forma electrónica) el cual es pin a pin compatible con las antiquísimas eprom UV 27C256 (de borrado por exposicion a la luz UV)

Y por último, algo que físicamente no he probado, de lo cual me informé en un foro. Los códigos de calibración del vaf. Con esto podríamos ahorrarnos poner el vaf KL02 (KLDE) y conservar por el JE50 (K8DE y KLZE) así como a la inversa. Os pongo una forma de editar los mapas para cambiar entre uno y otro indistintamente:

Lo primero partimos de que ya tenemos el mapa de la ECU extraido con un lector/programador de memorias.
Yo he usado el willem con un pentium 4 del 2001 que dispone de paralelo y driver compatible, pero indistintamente vale cualquier ordenador y cualquier lector/programador.

Abriremos el mapa con el HxD (editor de código hexadecimal que es lo que veremos en la centralita)

Los códigos de calibración son los siguientes:

El del JE50

A3 D7 9E D6 9A 10 95 7F 91 22 8C F5 88 F5 85 20 81 74 7D EE 7A 8D 77 4E 74 30 71 30 6E 4E 6B 87 68 DC 66 49 63 CE 61 6A 5F 1C 5C E2 5A BD 58 AA 56 A9 54 B9 52 DA 51 0A 4F 4A 4D 97 4B F3 4A 5C 48 D1 47 53 45 E0 44 79 43 1C 41 C9 40 81 3F 42 3E 0C 3C DF 3B BA 3A 9E 39 89 38 7C 37 76 36 78 35 80 34 8E 33 A3 32 BE 31 DF 31 06 30 32 2F 64 2E 9A 2D D6 2D 17 2C 5C 2B A5 2A F3 2A 45 29 9C 28 F6

El del KL02

F5 C3 EE 41 E7 18 E0 3F D9 B3 D3 70 CD 70 C7 B0 C2 2E BC E5 B7 D4 B2 F5 AE 48 A9 C8 A5 75 A1 4B 9D 4A 99 6E 95 B5 92 1F 8E AA 8B 53 88 1C 84 FF 81 FE 7F 16 7C 47 79 8F 76 EF 74 63 71 ED 6F 8A 6D 3A 6A FD 68 D0 66 B6 64 AA 62 AE 60 C2 5E E3 5D 12 5B 4F 59 97 57 ED 56 4E 54 BA 53 31 51 B4 50 40 4E D5 4D 75 4C 1D 4A CF 49 89 48 4B 47 16 45 E7 44 C1 43 A3 42 8A 41 78 40 6D 3F 68 3E 6A 3D 71

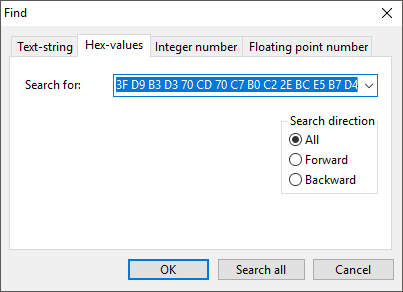

Buscaremos las cadenas hexadecimales en el menú Search>Find y marcamos la pestaña Hex-values. Dentro pegamos uno de los codigos de arriba y nos marcará en el código la cadena de texto donde tenemos que reemplazar uno por otro en función del vaf que tengamos. Guardamos cambios. Aquí falta un paso que pondré cuando pueda para calcular el checksum de la centralita, ya q si tocamos algún valor, la suma de comprobación del código cambia, entonces al reprogramar el coche no va a encender.


Si me acuerdo de algo que me falte, editaré.

Bueno y acerca de los motores K

En esta familia de motores que se montaron en infinidad de modelos basicamente tenemos las siguientes variantes:

1.8 v6

Fue record de motor v6 mas pequeño de produccion (hasta el 1.6 v6 de mitsubishi)

Este motor se montó específicamente en el MX3 y sus variantes en otros mercados (Autoazam, Eunos, etc.) por temas de impuestos. Tenemos dos versiones el K8-DE y el K8-ZE

La diferencia entre ambos es la potencia, los XX-ZE son todos motores JDM siendo 133 y 144 las potencias entregadas, aunque este motor solo es interesante para una restauración y no para potenciación.

2.0 v6

Con denominación KF-DE tenemos tambien su variante japonesa KF-ZE. Este motor se monto en los xedos (tabien millenia) y en los lantis (aka 323f BA) y creo que tabmen en algun ford americano. Poco investigué de este motor y de sus peculiaridades pero en esencia es como el 1.8 en su version 2.0 entregando 144 cv el A-Spec y 160 el J-Spec. Este motor (KF-ZE) se uso en el BTCC en varios modelos entregando la friolera de unos 300 cv atmosféricos, fue preparado por Zytek y usaba una caja secuencial. Realmente me gustaría un día poder poner un brico de una cosa que tengo en mente con el KL-DE para hacerlo similar.

2.3 v6

Este es una variante no plug n play como los otros dado el tamaño de los elementos adicionales que lleva. Es un motor peculiar de ciclo miller con supercargador que solo se monto en los xedos y sus variantes de otros mercados. Aun así, entrega 210 cv.

2.5 v6

Este es el motor interesante. Es plug n play, hay bastantes piezas y da vueltas.
Tenemos los siguientes, asi a grosso modo:

El KLDE que es el que yo tengo, el KLZE (J-Spec) y el KLG4 (Un KLDE mejorado pero OBD2).
El KLDE en sus versiones los tenemos con cuello curvo, con cuello recto, con admision del ZE (El de la foto) con cuello curvo y puertos cuadrados. El resto son puertos redondeados.
El KLDE tiene un tren de retención de válvulas mas duro que el ZE pero cambiando el tren del ZE por el del DE ya se gana la solidez requerida.
El KLZE viene en algunas variantes con pistones de alta compresión y otras con pistones de baja compresión. Los puertos de admision son cuadrados y en algunos varían los arboles de levas. Esto es interesante por si queremos importar el motor, que no nos vendan la moto.
El KLDE entrega entre 160 y 170 cv
El KLZE entre 190 y 200 dependiendo del tipo de compresión.
El KLG4 es algo distinto por dentro asi que no me parare mucho con el ya que los que interesan son los KLDE y los KLZE, en esencia es un KLDE mejorado con algunos cambios en la culata, si bien se pueden hacer ciertas mezclas.
Estos motores se encuentran en probes, mx6, xedos, y alguno mas que no recuerdo.

Bueno, como lectura ligera esta bien, el día que me ponga con la preparación overkill explicaré algunas cosas más acerca de estos motores ya que aun así, no he desarmado nada más que el 1.8

3 Me gusta

Tiene buena pinta, me quedo por aqui

Gracias, intentare ordenar tambien un poco lo posteado. La verdad es un poco tocho meter 9 meses de material para ponerlo todo al dia.

Pillo sitio al fondo para ir viendo avances :sunglasses:

Ánimo con el proyecto, y buen cambio ha pegado :+1:

Gracias intentare ser lo mas didactico posible.

Bueno volviendo a casi el origen ya que he puesto las partes mas jugosas del coche y que he captado vuestra atencion :stuck_out_tongue: jaja (troll). Voy a continuar con los detallismos del coche.

Reacondicionamiento del techo solar. Si es obvio que un techo solar con 26 años es posible que sufra algun tipo de atasco sobre todo si lo pintas por encima de grasa podre.

Adjunto cuatro imagenes del proceso ya que no hay mucho que enseñar de esto:

2 Me gusta

Como me gustan estas cosas jajajajajaj espero poder ir haciendo lo mismo con el mío.

que coche tienes?

Posteo el reacondicionamiento del sistema de aire/calefaccion. El secreto esta en la goma eva, la cual me ha funcionado genial para el tema de las chapaletas. La espuma original produce mucha suciedad en los aireadores y aqui la goma eva tiene otra textura y propiedades. Yo la compre adhesiva aunque tambien podia valer un pegamento adecuado. Tambien habia una pelusa en el radiador de ac y se engrasaron todos los mecanismos.

Como me gustan estos proyectos y esta pelotilla jejej

Me quedo por aquí ansioso de ver más avances.

1 me gusta

Subo cuatro fotillas del interior repintado poco que decir observar y disfrutar xd. El coche se elimino el rojo al completo.

3 Me gusta

Vaya lista mas extensa y menudo curro!! buen presupuesto y ganas , porque son muchas horas. enhorabuena, vaya cambio.

Gracias, si presupuesto se me fue el dedo y aun faltan cosas pero bueno, estoy satisfecho con el resultado. Seguire con las actualizaciones.

Un civic del 95 te dejo un pequeño enlace que ya he pensado en… cambiarlo porque han cambiado cosas de mi vida y me gustaría no andar recordandolas cada vez que entro jajaja

pero este es… y supercontento ya he avanzado algo mas :smiley:
