Diferenciales autoblocantes

Diferencial autoblocante

El mecanismo diferencial tiene por objeto permitir que cuando el vehículo dé una curva sus ruedas propulsoras puedan describir sus respectivas trayectorias sin patinamiento sobre el suelo. La necesidad de este dispositivo se explica por el hecho de que al dar una curva el coche, las ruedas interiores a la misma recorren un espacio menor que las situadas en el lado exterior, puesto que las primeras describen una circunferencia de menor radio que las segundas. El diferencial reparte el esfuerzo de giro de la transmisión entre los semiejes de cada rueda, actuando como un mecanismo de balanza; es decir, haciendo repercutir sobre una de las dos ruedas el par, o bien las vueltas o ángulos de giro que pierda la otra. Esta característica de funcionamiento supone la solución para el adecuado reparto del par motor entre ambas ruedas motrices cuando el vehículo describe una curva, pero a la vez se manifiesta como un serio inconveniente cuando una de las dos ruedas pierde su adherencia con el suelo total o parcialmente.

En estas circunstancias, cuando por ejemplo una de las dos ruedas del eje motriz rueda momentáneamente sobre una superficie deslizante (hielo, barro, etc), o bien se levanta en el aire (a consecuencia de un bache o durante el trazado de una curva a alta velocidad), la característica de balanza del diferencial da a lugar que el par motor se concentre en la rueda cuya adherencia se ha reducido. Esta rueda tiende a embalarse, absorbiendo todo el par, mientras que la opuesta permanece inmóvil, lo que se traduce en pérdida de tracción del coche.

El diferencial autoblocante tiene como objetivo resolver este importante problema de pérdida de tracción

En la actualidad los diferenciales autoblocantes han sido desplazados por los Controles de tracción electrónicos (TCS, ASC+T, ASR, EDS, los cuales detectan con los captadores de ABS la rueda que patina, frenando la misma y mandando el exceso de par a la otra rueda, de igual forma que haría un diferencial autoblocante.
El control de tracción reduce la potencia del motor si el efecto de frenar una rueda no es suficiente, para reducir el par que recibe y canalizarlo adecuadamente de esta forma a la rueda adecuada. De este modo la extensión del uso del ABS/EDS a sustituido los diferenciales autoblocantes.

Solo vehículos de altas prestaciones y racing siguen montando diferenciales autoblocantes, ya que se descarga el trabajo de los frenos, e incluso aumenta la capacidad de transmisión de potencia, pero encareciendo el montaje. Por ejemplo el diferencial Torsen se combina muy bien con lo controles de tracción electrónicos, además de descargar de trabajo a estos como hemos dicho antes, consigue la máxima transferencia del par a las ruedas sin que lleguen a deslizarse, consiguiendo aceleraciones muy rápidas y progresivas.
Tipos de diferenciales autoblocantes

* Diferenciales de deslizamiento limitado (viscoso o ferguson y autoblocantes mecánicos)

  • Diferenciales Torsen

http://www.sevillaracingclub.com/attachment.php?attachmentid=4408&d=1281985209

  • Diferenciales de deslizamiento controlado (embragues multidisco)

Diferenciales de deslizamiento limitado (LSD - Limited Slip Diferential).

Diferenciales autoblocantes mecánicos
Estos diferenciales se suelen montar en vehículos de tracción trasera, de gran potencia, ya que son susceptibles de perder adherencia durante aceleraciones fuertes en una de las ruedas, siendo necesario el enclavamiento de este a determinado valor, para evitar un deslizamiento excesivo que generaría un sobreviraje.
Mediante la adopción de este, se mejora la transmisión de esfuerzo, a la vez que evita un patinaje continuo de la rueda con menos adherencia y sus consecuencias para la estabilidad.

De entre los diversos tipos de diferenciales autoblocantes que existen (por conos de fricción, por discos de fricción, por acople lateral estriado), sin duda el más utilizado y posiblemente el mas eficaz es el “Thornton Powr-Lok”, llamado también “de discos de fricción”. En este diferencial se cruzan uno sobre otro, pero constituyendo dos piezas independientes, a diferencia de los diferenciales corrientes, donde forman una pieza única con cuatro brazos. Los extremos de ambos ejes en la zona de acoplamiento en la caja de satélites van tallados con dos planos formando una “V”. Los alojamientos para cada eje en la caja del diferencial están sobredimensionados, de modo que el eje entre con una considerable holgura. Estos alojamientos presentan además dos rampas talladas formando también una “V” de idéntico ángulo que la existente en los ejes.

Los piñones satélites planetarios son análogos a los de un diferencial convencional. Cada piñón planetario se acopla sobre sendos bujes estriados, que a su vez encajan sobre cada una de las dos mitades de la caja diferencial. Entre cada mitad de la caja y el buje estriado correspondiente existe un embrague compuesto por discos de fricción y arandelas elásticas de acero. Los discos de fricción, interpuestos entre el disco de presión y la pared de la carcasa, van intercaladas de forma que las que tienen dentado exterior, engranan en unas ranuras de la carcasa, y las que llevan dentado interior, engranan con los planetarios.

http://html.rincondelvago.com/000574014.jpg

Actuación del sistema de bloqueo
Cuando las dos ruedas gozan de similar adherencia, los ejes deslizantes de los satélites están sometidos a un esfuerzo que tiende a hacerlos subir por las rampas en “V”, pero sin embargo, como ambos se cruzan uno por delante del otro, el efecto de cada uno se contrapone, permaneciendo ambos equilibrados en el fondo de la “V”.

Los embragues de cada planetario están calculados para permitir un cierto resbalamiento mientras no se produzca la total pérdida de adherencia de una de las dos ruedas. Así, cuando el coche da una curva, este pequeño resbalamiento permite que la rueda exterior gire algo mas de prisa que la interior, comportándose el dispositivo como un diferencial convencional. En el momento en que una de las dos ruedas pierde adherencia, los satélites tienden a girar entre los planetarios y la tensión a que estaban sometidos los ejes de los primeros disminuye.

La posición de equilibrio de los ejes de satélites se rompe y entonces el eje del lado de la rueda que todavía tiene adherencia sube por las rampas en “V”, ejerciendo un empuje sobre el piñón planetario que se aplica ahora con fuerza sobre su cubo estriado. Este movimiento aprieta el embrague de placas de este lado y el planetario se hace solidario de la caja diferencial, anulándose en parte, por tanto, el efecto diferencial.

Los diferenciales autoblocantes tienen un valor de diseño a partir del cual este alcanza su blocaje (un diferencial convencional tendría un valor de bloqueo nulo 0% y los autoblocantes a partir de 25% hasta aprox. el 70%). Para establecer el valor a partir del cual funciona el mecanismo de acoplamiento, se basan no en el exceso de par a cada semieje, sino en la diferencia de revoluciones que este genera. Es decir, los diferenciales autoblocantes, son diferenciales que permiten el reparto de revoluciones a cada semieje, pero se bloquean cuando aumentan las revoluciones de un eje frente al otro en un determinado valor.

Diferencial autoblocante por discos de fricción
Con estos diferenciales se consiguen mejorar la siguientes condiciones de marcha del vehículo:

  • Se evita, en gran parte, que una rueda patine al arrancar o durante la marcha con mala adherencia de la calzada.
    • Se evita igualmente que una rueda patine al saltar por encima de desigualdades de la calzada.
    • Se elimina el peligro de patinar al conducir a altas velocidades con una adherencia a la calzada distinta en las ruedas motrices, lo que vale, principalmente para vehículos de gran potencia.
    • Se mejoran las características de marcha invernal (nieve, hielo, etc.).
    • El diferencial autoblocante de láminas funciona de modo automático, sin intervención alguna del conductor.

http://www.tuningpy.com/foro/attachment.php?attachmentid=24513&stc=1&d=1197232790

Estos diferenciales tienen un valor de bloqueo, según el tipo de vehículo, entre aprox. 25% y 75%. El efecto de bloqueo se refiere a la fricción interna de los dos paquetes de discos dispuestos en el cárter del diferencial, en régimen de dependencia del par de apriete. El par pasa de piñón cónico de ataque a la corona (grupo piñón-corona), y de ahí al cárter del diferencial autoblocante, a través de los dos discos de empuje (presión) a los dos ejes portasatélites, de estos a los satélites, pasando a los piñones planetarios y de aquí a los palieres (semiejes).

Los diferenciales autoblocantes disponen de una o dos arandelas elásticas , mediante las cuales se forma un par de bloqueo constante con una antecarga axial de los discos. Estas arandelas elásticas ejercen, en condiciones extremadamente difíciles, un efecto de bloqueo inmediato, que representa una gran ventaja con estado de la calzada extremadamente deficiente y una mala adherencia entre rueda suelo
Los diferenciales autoblocantes montados como equipo opcional, o de serie en los vehículos, disponen de un valor de bloqueo de de aprox. 40% hasta el 75%. Constituyen una excepción los diferenciales autoblocantes en vehículos con tracción delantera, en los que el valor de bloqueo es de aprox. 25%.
Estos diferenciales no necesitan mantenimiento alguno, aunque en los vehículos que se conducen en condiciones de servicio superiores (policía, taxis, etc.) se recomienda un cambio de aceite del eje trasero cada 30.000 km.

http://www.tuningpy.com/foro/attachment.php?attachmentid=24514&stc=1&d=1197232790

Diferencial viscoso o Ferguson
Este diferencial autoblocante suele utilizarse como diferencial central en vehículos con tracción a las 4 ruedas. Está constituido por una carcasa solidaria al árbol de transmisión que encierra unos discos, de los cuales, unos están unidos a la carcasa y otros al portadiscos solidario al eje de salida, los discos de ambas series van intercalados y con hendiduras y taladros, a través de los cuales puede pasar el aceite silicona mezclado con un 20% de aire, que llena todo el conjunto.

http://www.tuningpy.com/foro/attachment.php?attachmentid=24516&stc=1&d=1197233164

Una parte del conjunto es solidaria a las ruedas de un eje y la otra a las ruedas de otro eje. En marcha recta las ruedas traseras se ven arrastradas por las del tren que recibe la tracción a través de su contacto con el suelo, generándose una pequeña aportación de par a través del aceite silicona.
Cuando uno de los ejes pierde tracción el deslizamiento que se genera entre los discos alternos hace aumentar la temperatura y presión en el aceite silicona que los envuelve, aumentando las fuerzas de cizalladura, arrastrando los discos conductores a los conducidos, consiguiéndose un giro solidario entre ambos.
El momento de actuación lo determina el número de discos, los taladros y el aire que tengan mezclado, no recibiendo en funcionamiento normal nada mas que una pequeña parte del par a través de él, apenas un 10%. Este diferencial es el mas usado cuando a un vehículo de tracción delantera se le añade la trasera como complemento ante una perdida de tracción del tren delantero, momento en el que el bloqueo del mismo genera el desvío de par al otro tren.
El problema que se presenta con este diferencial es que la tracción a las 4 ruedas no es permanente y hay un cierto retraso desde que empieza a perder tracción uno de los ejes del vehículo y el acoplador viscoso empieza a transmitir el par de tracción al otro eje. Puesto que el líquido viscoso que hay dentro del viscoacoplador no es un medio fijo de transmisión (depende de la temperatura y de la diferencia de velocidad entre discos) la tracción a las 4 ruedas no es fija ni constante.

http://www.tuningpy.com/foro/attachment.php?attachmentid=24517&stc=1&d=1197233164

El uso de estos diferenciales como centrales obliga a utilizar un embrague automático que desembrague la tracción al segundo eje en el momento de frenado cuando el vehículo monte un sistema ABS, ya que como su blocaje se produce por diferencia de giro entre trenes, este bloqueo que deja sin efecto diferencial puede afectar al funcionamiento del sistema ABS que también va a vigilar estas diferencias de giro para actuar.

La introducción de este embrague automático cuando se monta ABS (muy general hoy día) hace que se plantee la tercera solución, que consiste en dotar a este embrague del efecto de reparto de par, sustituyéndose el diferencial por un embrague multidisco controlado (como ejemplo: el Haldex).

El uso del viscoacoplador como diferencial central puede ser que sea menos eficaz que el sistema de Torsen, pero es ciertamente el más barato, así que podemos encontrarlo en muchos coches de serie con tracción total 4WD.

* Ventaja: Barato y compacto
* Desventaja: es tracción total 4WD solo cuando hay una diferencia de tracción entre ejes debido a suelo deslizante. Se comporta normalmente como un tracción a dos ruedas 2WD.

Este sistema de tracción lo utilizan: VW Syncro, Lamborghini Diablo VT, Porsche 993/996 Carrera 4 y Turbo, Volvo 850 AWD y el Lancia Delta integrale (diferencial central y delantero) etc.
http://www.tuningpy.com/foro/attachment.php?attachmentid=24518&stc=1&d=1197233164

Una alternativa para el viscoacoplador es cuando se utiliza junto con un diferencial convencional (como central) haciendo el primero las veces de diferencial autoblocante es decir bloquear la transmisión a las 4 ruedas cuando hay una diferencia de velocidad entre ambos ejes del vehículo. Con este tipo de transmisión lo que conseguimos es que el vehículo sea tracción a las 4 ruedas (4WD) constantemente y no solo a ratos (perdida de tracción en unos de los ejes) como el anterior.

http://t0.gstatic.com/images?q=tbn:ANd9GcQIDKm0B2R79j3sOt3zx7uQzzeqWcQc1c1n469v3XE0iUSAhoG2pNvPUMG3yA

Otra alternativa al utilizar el viscoacoplador es cuando se utiliza junto con un tren de engranajes epicicloidal como se ve en la siguiente figura. Este sistema lo utiliza el Mitsubishi 3000GT AWD.

El visco-embrague (viscoacoplador) también se puede usar en el diferencial delantero o trasero (eje). Para ello se une el sistema de acoplamiento viscoso a la carcasa de un diferencial convencional.
Conclusión
Este sistema de transmisión no es constante al 100% tiene un pequeño deslizamiento (diferencia de velocidad entre ejes) y retraso en su acoplamiento, lo que hace que el par no se transmita igual a los dos ejes. Pero este inconveniente es menor y por eso vehículos de grandes prestaciones lo han utilizado por su buen equilibrio entre precio y eficacia.
Este sistema de tracción lo utilizan: Lancia Delta Integrale, Ford RS Cosworth, Mitsubishi Lancer GSR, 3000 GT VR4, Subaru Impreza, Toyota Celica GT4.

http://img522.imageshack.us/img522/3275/dibujo34.png

Como te lo curras tio!

Diferencial Torsen
Su nombre procede de las palabras inglesas Torque Sensitive, que en español quieren decir sensible al par, fue inventado por Vernon Gleasman y fabricado por el Gleason Corporation… Es un tipo de diferencial cuya peculiaridad radica en que reparte la fuerza que procede del motor a las ruedas de forma independiente a la velocidad rotatoria de cada uno de los dos árboles o semiejes de transmisión que parten de él. Su gran virtud es que puede transmitir, en una curva, más par a la rueda que menos gira, en contraposición al resto de diferenciales.

En cualquier diferencial autoblocante, ya sea convencional o viscoso, el reparto de fuerza entre los dos semiejes se realiza siempre de forma proporcional a su velocidad de giro, sin embargo el diferencial Torsen puede repartir la fuerza del motor a cada semieje en función de la resistencia que oponga cada rueda al giro, pero al mismo tiempo permite que la rueda interior en una curva gire menos que la exterior, aunque esta última reciba menos par.

http://www.tuningpy.com/foro/attachment.php?attachmentid=24519&stc=1&d=1197233490

http://www.tuningpy.com/foro/attachment.php?attachmentid=24520&stc=1&d=1197233490

Funcionamiento
Basa su funcionamiento en la combinación de una serie de engranajes convencionales y helicoidales. En concreto, se utilizan tres pares de ruedas helicoidales que engranan a través de dientes rectos situados en sus extremos. La retención o el aumento de la fricción se produce porque las ruedas helicoidales funcionan como un mecanismo de tornillo sinfín: el punto de contacto entre los dientes se desplaza sobre una línea recta a lo largo del propio diente, lo que supone unir al movimiento de giro de las ruedas un movimiento de deslizamiento que supone fricción. El tarado o grado de resistencia se determina precisamente por el ángulo de la hélice de estas ruedas helicoidales

Si lo comparamos con un diferencial convencional, en un Torsen se sustituyen los satélites convencionales por tres pares de engranajes helicoidales, engranados dos a dos por piñones de dientes rectos en sus extremos. Los planetarios en este caso son tornillos sin fin, con los cuales engrana cada uno de los engranajes helicoidales.

http://www.tuningpy.com/foro/attachment.php?attachmentid=24521&stc=1&d=1197233490

En curva los satélites giran sobre sus ejes acelerándose uno y frenándose otro para permitir la diferente velocidad de cada rueda. Si se genera el deslizamiento de una rueda los satélites helicoidales no pueden hacer girar mas rápido al planetario, dada la disposición de tornillo sin fin. Como los satélites forman parejas , la reacción de uno frente al otro impide el giro del planetario cuando hay deslizamiento.
El tarado a partir de cual manda el par a la rueda que tiene mejor agarre se determina con el ángulo de la hélice helicoidal.
Esto nos permite, disponer siempre del máximo par en la rueda que mas agarre tiene, sin tener que llegar al deslizamiento en la rueda de menor agarre, y que este propicie el blocaje del diferencial, esto redunda en un mejor comportamiento sin perdidas de tracción en ninguna rueda, mientras hay capacidad de transmitir, lo que favorece las aceleraciones y evita derivas que tengan que ser controladas.

http://www.tuningpy.com/foro/attachment.php?attachmentid=24522&stc=1&d=1197233490

Los diferenciales traseros autoblocantes tipo Torsen y similares no solo actúan en aceleración sino que también lo hacen en retención. En este caso ocurre lo mismo que en aceleración, el diferencial aporta más par de frenado (de retención) a la rueda izquierda o derecha dependiendo de cuál tenga más agarre. Es una característica inherente al diferencial Torsen. Por cierto decir que estos diferenciales se ajustan de forma que cuando el reparto de par a uno u otro lado llega a un cierto límite el diferencial se bloquea por completo… y dicho porcentaje de bloqueo (lo que habitualmente se denomina “tarado” del diferencial) suele ser distinto para aceleración y para retención.
Ventajas de la utilización del diferencial Torsen:

  • Altos niveles de confort, porque el efecto blocante del diferencial Torsen se genera de forma netamente mecánica, hallándose continuamente en ataque y reaccionando sin escalonamientos.
  • Se mantiene siempre la direccionabilidad del vehículo.
  • Siempre que los pares de fricción de las ruedas sean suficientes, el diferencial Torsen trabaja de modo completamente imperceptible.
  • No puede haber manejos equivocados, porque el diferencial Torsen trabaja de forma automática.
  • El diferencial Torsen funciona ampliamente exento de desgaste.

Con el diferencial Torsen, combinado con la función del bloqueo diferencial electrónico EDS en todas las ruedas, que funciona hasta los 80 km/h, el allroad quattro se mantiene traccionable si sólo una rueda sigue teniendo agarre.
Hay varias versiones de diferenciales Torsen, su constitución interna cambia según el modelo.


En la figura inferior se ve la utilización de un diferencial Torsen como central y su situación en el conjunto de la transmisión. La marca Audi ha utilizado en sus modelos Quattro (tracción a las 4 ruedas) el diferencial Torsen como central y también en el eje trasero.

Aparte de Audi, pocos fabricantes de coches adoptaron el Torsen, principalmente debido a su alto coste económico. El Toyota, Celica GT4 es una de las pocas excepciones. Utilizó el Torsen en el eje trasero. También Lancia lo utilizo en el Delta integrale que montaba un diferencial viscoso como central y un Torsen como trasero.


Aparte de Audi, pocos fabricantes de coches adoptaron el Torsen, principalmente debido a su alto coste económico. El Toyota, Celica GT4 es una de las pocas excepciones. Utilizó el Torsen en el eje trasero. También Lancia lo utilizo en el Delta integrale que montaba un diferencial viscoso como central y un Torsen como trasero.Como hemos comentado al principio de este artículo, el diferencial Torsen se complementa perfectamente con lo controles de tracción electrónicos (ABS/TCS), cosa que no ocurre con los diferenciales autoblocantes de deslizamiento limitado (LSD) que permiten un cierto deslizamiento de las ruedas antes de actuar por lo que la tracción total no es momentánea sino que tiene un cierto retraso, hasta que actúan los sistemas de control de tracción tanto el mecánico como el electrónico.

Conclusión
El diferencial Torsen, nos va a permitir una reparto preciso y exacto del par motor a las 4 ruedas cuando la transmisión está exenta de deslizamiento, pero lo volverá poco ágil, si queremos trabajar con cierto deslizamiento.
Puede usarse como diferencial central, delantero o trasero indistintamente. No interfiere en el funcionamiento del ABS. Los vehículos que lo equipan no pueden ser remolcados bajo riesgo de avería de la transmisión

* Ventajas: respuesta rápida ante perdidas de tracción, tracción constante a las 4 ruedas.
* Inconvenientes: muy caro y muy rígido en su funcionamiento no permite controlarlo.

Sistema Haldex
Este sistema entra dentro de los llamados embragues o acopladores multidisco se diferencia del viscoacoplador en los materiales de los elementos rozantes, el líquido usado, y el mecanismo de control presentando, por lo demás la constitución es parecida. Consiste también en un paquete de discos conductores y conducidos salvo que ahora los discos transfieren el movimiento entre ellos por fricción , y en un sistema hidráulico que los presiona de igual modo que un embrague convencional.
Este sistema frente al viscoacoplador, mejora en el sentido, en que se puede mandar par según la presión ejercida sobre los discos, no requiriendo un deslizamiento entre ellos para que actúe, lo que permite, controlar el reparto no en función de la diferencia de velocidad de giro.
Es muy útil, porque se puede generar repartos de par a uno y otro eje en función del uso que pretendamos del vehículo, cambiando este reparto sobre la marcha , pudiendo derivar mas par al tren trasero o delantero en función de cada momento, mediante una gestión electrónica que contempla las exigencias del conductor, así como el deslizamiento en alguno de los ejes.
El control del acoplamiento puede ser mas o menos elaborado, encareciendo la realización según se haga este, debiendo ser muy preciso para permitir repartos continuos de par entre ambos ejes.
Es de considerar que la presión sobre los discos debe permitir el paso de par desde 0 al 100%, por lo que para la correcta aplicación de la presión debe tenerse en cuenta en cada momento, si la diferencia de giro entre ambos trenes es la normal en una curva o se debe a un deslizamiento de una rueda.

Desde finales de 1998, Volkswagen substituyó el viscoacoplador de sus modelos de vehículos Syncro por un nuevo sistema llamado “Haldex”. Primero lo monto en el Audi TT y el Golf 4motion, el nuevo sistema utiliza un diferencial central de embrague multidisco. En este momento, se ofrece solamente para la plataforma transversal transverse-engined del golf IV, pero no hay razón técnica evita que se aplique a los modelos longitudinal longitudinal-engined de Audi.

http://www.aficionadosalamecanica.net/images-diferencial/haldex-situacion.jpg

Funcionamiento
Si las ruedas deslizan por encima de un cierto límite, se produce una diferencia de giro con relación a las traseras. Esa diferencia de giro acciona una bomba hidráulica que presiona un juego de discos conectado al motor, con otro conectado a las ruedas traseras. A medida que aumenta la presión entre los discos, aumenta la fuerza que reciben las ruedas posteriores. Un calculador electrónico determina la presión que la bomba suministra a los discos. Así pues, en condiciones normales, el sistema de tracción 4-Motion funciona prácticamente como si se tratara de un tracción delantera normal. En condiciones extremas puede suceder que las ruedas traseras sean las únicas que transmitan motricidad

http://www.aficionadosalamecanica.net/images-diferencial/haldex-funcion.jpg

El principio de funcionamiento de este embrague se basa en un conjunto de discos que conectan el árbol de transmisión con el diferencial trasero. Estos discos reciben una presión de aceite, a través del sistema de autobombeo, la cual regula la cantidad de par a transmitir al eje posterior. Si el tren anterior y el posterior giran a la par, no se produce ningún efecto y el coche se comporta como un tracción delantera normal; si ocurre un desfase, se genera una presión de aceite que, conducida hacia pistón de accionamiento , comprime los discos produciendo la conexión entre ambos ejes.

Pero lo fundamental es la válvula reguladora que, controlada por la centralita electrónica, determina el grado de actuación del embrague Haldex una vez que se genera presión en el circuito hidráulico: si la válvula está cerrada, la eficiencia es máxima y el bloqueo, total; si está abierta un tercio, deja refluir parte del aceite hacia el depósito del sistema, permitiendo un resbalamiento limitado y un reparto de par variable entre ambos ejes; si está totalmente abierta, no hay presión sobre el émbolo principal, el aceite refluye directamente y el tren trasero permanece desconectado.

Para decidir el grado de actuación, las condiciones de marcha son registradas por medio de sensores en el motor (régimen, posición del acelerador), en las ruedas (por los sensores del sistema ABS) y en la carrocería (por un detector de aceleración-deceleración) y toda esta información llega a través del CAN-Bus (sistema electrónico de intercomunicación) a un procesador. Los datos son analizados instantáneamente para reaccionar de forma rápida y efectiva en cada situación.

El sistema Haldex no produce efectos de resistencia en maniobras de aparcamiento, admite circular con neumáticos desiguales (con la rueda de emergencia, por ejemplo), permite el remolcado del coche con un eje levantado sin crear tensiones internas y, por si fuera poco, combina su efecto con los demás sistemas de seguridad (ABS, EDS o ESP), lo que significa un control absoluto de los movimientos de las ruedas respecto al suelo.

El caso del Haldex simplifica la realización frente a la de Porsche, por actuar directamente sobre los 7 discos en vez de tener cada disco un actuador independiente, de ahí que suela funcionar con muy poco par al eje trasero modificándose este cuando las ruedas delanteras no pueden soportar el aporte de par.

http://www.aficionadosalamecanica.net/images-diferencial/haldex-instalacion.jpg

http://www.aficionadosalamecanica.net/images-diferencial/haldex-volvo-mini.jpg

En el sistema AWD de Volvo, la potencia se distribuye entre las ruedas delanteras y traseras a través de un embrague multidisco húmedo (Haldex). La función de este sistema se divide en tres componentes principales:

Una bomba hidráulica que es accionada por la diferencia de velocidad entre los ejes
Un embrague multidisco húmedo
Una válvula de control con electrónica
La unidad puede ser considerada como una bomba hidráulica donde la carcasa y el pistón con forma de anilla están conectados a un eje, mientras que la unidad de control del pistón está conectada al otro eje. Cuando ambos ejes giran a la misma velocidad no se produce ningún bombeo. Tan pronto surge una diferencia en la velocidad, comienza el bombeo y el flujo de aceite. Dado que es una bomba de pistón, la respuesta es prácticamente instantánea, sin retardo debido a un bombeo lento.

El aceite es suministrado a un pistón de embrague que comprime la prensaestopa del embrague y, en consecuencia, reduce la diferencia de velocidad. El aceite vuelve al depósito a través de una válvula de regulación ajustable que controla la presión del aceite y, por tanto, la presión en el embrague. El control electrónico significa que el embrague puede ser adaptado a diferentes situaciones de conducción. Otra ventaja del sistema AWD controlado electrónicamente es que no necesita una consideración especial en situaciones específicas. El remolcado y el cambio de ruedas, por ejemplo, se pueden realizar de la manera habitual.

El embrague multidisco es utilizado por otras marcas de vehículos
En el porche 959 el reparto de par es permanente (40:60) lo que implica un rozamiento continuo entre los discos para adecuar el reparto de par a cada circunstancia, esto permite que se reparta el par a cada eje considerando la situación del coche, y el desplazamiento de peso que se produce por aceleraciones y frenado del mismo. Para un reparto mas preciso se ha creado 6 pares de discos con accionamiento independiente en cada uno de ellos. El embrague multi-discos tiene 6 pares de discos de fricción, cada par es controlado independientemente por la computadora y actuado por la presión hidráulica. Esto simplemente iguales a 6 embragues independientes.

Salvo en realizaciones muy elaboradas y caras como la de Porsche, este sistema suele usarse en vehículos donde funcionan siempre como tracción a aun eje, permitiendo la conexión automática del otro en circunstancias determinadas. Una construcción mas barata es la de un embrague multidiscos pero accionados todos a la vez, el cual es usado en los mercedes 4 matic, lo que no permite un reparto tan preciso del par entre los ejes de forma continua. Por eso suele montarse en vehículos, donde la tracción será a 2 ruedas normalmente , solo adoptándose la tracción al otro eje cuando se observe una perdida de adherencia en el eje motriz, en el caso del mercedes se comporta como un tracción trasera en situación normal.

este,es casi perfecto…

En el 458 Italia, los software de control del E-Diff y del F1-Trac están integrados ahora en una sola centralita; un diseño concebido para reducir al mínimo los tiempos de comunicación entre sistemas y a la vez evolucionando cada lógica para garantizar mayores prestaciones del vehículo.
En especial, se han puesto a punto nuevas estrategias de Power On (fase de salida de la curva) para el diferencial electrónico, integradas con el F1-Trac, y una evolución de la interacción en el funcionamiento de ambos sistemas, conectado con estrategias de gestión del ABS deportivo, específicas para superficies de alta adherencia.

El diferencial electrónico distribuye de modo inteligente el par entre las ruedas traseras (tanto en la entrada como en la salida de la curva), garantizando gran estabilidad y control del vehículo, en cualquier condición de conducción y de superficie, así como un mayor compromiso, respecto a un sistema mecánico, entre el nivel de estabilidad y la agilidad del vehículo.

Por lo que se refiere a las emociones de conducción, con el E-Diff3 se obtiene más control de la distribución del par motriz en la salida de las curvas (Sport- Race-CT off-CST off), lo que se traduce en un mejor comportamiento al límite (+32% en términos de aceleración longitudinal en la salida de las curvas respecto a los modelos anteriores).

La característica principal que diferencia el F1-Trac de un control de tracción tradicional, consiste en la capacidad de calcular el nivel de adherencia con una precisión tan elevada que hace posible aprovechar al máximo la potencia del vehículo durante la conducción deportiva. De esta manera, se asegura la máxima motricidad en la salida de las curvas, estabilidad y facilidad de conducción incluso en condiciones extremas, mayor progresividad de conducción, estabilidad de las prestaciones y confort de conducción.

http://www.ferrari.com/Spanish/GT_Sport_Cars/Gamma_GT/458-Italia/Pages/Player.aspx?serverID=7298&c=Video

■■■■■ tio eres una makina!!jajaj, muy interesante la informacion, conocer desde las entrañas los autoblocantes,saludos

menuda currada llevas con estes posts de mecanica,muchas gracias elherrerillo

Hablando de diferenciales y de Ferrari:

Aqui no podia faltar el nuevo sistema de tracción total de Ferrari, el 4RM, donde el diferencial para las ruedas delanteras se situa delante del motor, copiaré algo de información que explica el mecanismo e ilustraré con alguna que otra foto:

El 4RM es un sistema completamente nuevo que transmite el par a las cuatro ruedas del vehículo. Patentado por Ferrari, es el elemento más innovador del nuevo FF. A diferencia de los sistemas convencionales de tracción integral montados en los coches con motor delantero, éste permite mantener la arquitectura tradicional del motor central delantero conectado con el eje trasero simplemente por un árbol de transmisión. Junto a esto, hay una nueva Unidad de Transferencia de Potencia (Power Transfer Unit, PTU) para las ruedas delanteras, que va conectada directamente al motor y situada sobre el eje delantero.

Este esquema permite:

  • un ahorro del 50% de peso en comparación con los sistemas de tracción a las cuatro ruedas tradicionales. Eso beneficia claramente la relación peso-potencia del FF y, en consecuencia, sus prestaciones;

  • mantener un centro de gravedad bajo y conservar el reparto de pesos clásico de los Ferrari deportivos, con más del 50% de dicho peso sobre el eje trasero, a pesar de ser un coche de motor delantero.

Aqui se puede ver claramente como sale de la parte delantera del motor:

La PTU es el principal componente mecánico del 4RM y gestiona la diferencia entre la velocidad de giro del motor y la de las ruedas. También controla la cantidad de par enviado a las ruedas delanteras en general y lo distribuye entre la izquierda y la derecha según las necesidades. La PTU recoge la potencia y el par directamente del cigüeñal, a través de un sistema de engranajes de diversas relaciones. Dos embragues multidisco húmedos e independientes de fibra de carbono distribuyen el par a un semieje conectado a cada rueda delantera. De esta forma no hay una conexión mecánica entre los ejes delantero y trasero, pues estos van unidos a dos sistemas de tracción completamente independientes. Eso significa que el FF puede funcionar con propulsión trasera solamente, por lo que no pierde nada del emocionante placer de conducción asociado a ese tipo de coches.

Vista del diferencial trasero:

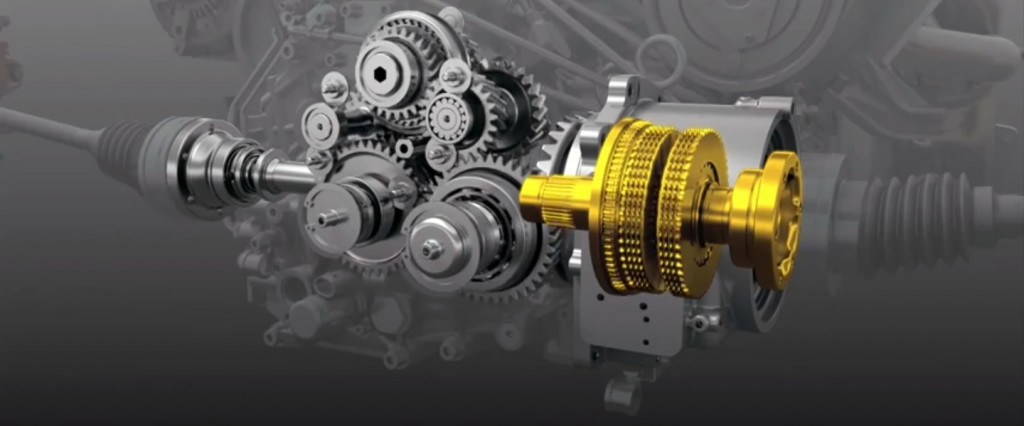

Por último, los embragues multidisco también se ocupan de las diferentes velocidades de giro de las ruedas anteriores y posteriores y de las del eje delantero entre sí, por lo que cumplen la función de los diferenciales central y delantero de un sistema tradicional 4WD. Además, los embragues delanteros son completamente independientes y tienen la función de reparto vectorial del par, para permitir que se envíe una cantidad de fuerza diferente a la rueda izquierda y a la derecha. Esa cantidad de par transmitido es controlada cerrando los paquetes de discos en los embragues individuales. La PTU es también muy compacta (apenas 170 mm de longitud) y extremadamente ligera, lo que da como resultado un sistema 4RM con un peso un 50 por ciento inferior al de un sistema 4WD tradicional.

Y no podia faltar un video explicativo de como funciona todo el tema:
[ame=“- YouTube”]Ferrari FF 4WD System Animation - YouTube[/ame]

Saludos.

muy buena aportacion,como siempre en ti compañero.

En un artículo anterior se mencionaban y explicaban las peculiaridades de los diferentes diferenciales, y cuáles eran más adecuados para la práctica del drifting. Lo que no se mencionó fue que un diferencial de discos de calidad raramente baja de los 700 euros, y entonces se plantea el dilema, ¿es necesario para una persona que se inicia comprarse un diferencial de este tipo o existen otras alternativas?.

Inicialmente se podría practicar con un diferencial viscoso que algunos coches traen de serie, pero el calor es un gran enemigo de los diferenciales viscosos que a medida que se calientan pierden su eficacia, por lo que en una sesión de drifting intenso al poco rato no tendríamos el efecto autoblocante esperado.

http://img526.imageshack.us/img526/5369/dscn1807bt6.jpg

Existe otra alternativa que ha sido criticada principalmente por personas que nunca la han probado y que funciona bastante bien con sus ventajas e inconvenientes. Esta alternativa es bastante radical pero eficaz en la práctica del drifting, y su nombre es diferencial soldado, o como se le suele conocer en algunos foros en clave de humor diferencial “MIG Spec” (MIG es un tipo de soldadura).

Como es sabido el diferencial permite que en las curvas la rueda del interior recorra una menor distancia que la del exterior, facilitando así el giro. Cuando se suelda el diferencial trasero, ambas ruedas se moverán de forma solidaria, por lo que la rueda del interior será arrastrada más o menos cuanto menor o mayor sea el radio de la curva respectivamente. En una conducción driftera ésto tampoco supone un gran inconveniente, y en la realidad ni siquiera supone un inconveniente en conducción tipo agarre si se conduce con decisión.

Las ventajas e inconvenientes de primera mano se detallan a continuación.

VENTAJAS

Sencillo y barato.
Bajo mantenimiento. No es necesario cambiar el aceite a menudo como en los diferenciales de discos, ni se desgastan los discos.
La conducción tipo drift se hace mucho más sencilla, el empuje es constante y se gana en continuidad y suavidad. El aprendizaje del drifting es más rápido.
En conducción tipo agarre se comporta también bien, pero hay que adaptar la conducción porque el coche aumenta su subviraje.
La frenada trasera será totalmente equilibrada.

INCONVENIENTES

El coche aumenta el subviraje que será mayor o menor según el modelo, pero que se podrá evitar de diversas formas como por ejemplo con unas copelas delanteras regulables (para aumentar la caída), que de todas formas deberían estar en la cesta de compra de cualquier drifter.
En maniobras de aparcamiento sufriremos unos absurdos derrapes a baja velocidad de la rueda interior, además de tener que acelerar más para que el coche maniobre.
Las ruedas se desgastarán más rápidamente en conduccion normal.
Conduciendo muy suave el diferencial hará ruidos variados pero ésto también lo hacen muchos diferenciales de discos.
Los palieres sufrirán más que antes.
Conduciendo en mojado el subviraje se dejará notar en mayor medida.
Viendo los inconvenientes podrían parecer muchos y graves, pero la mejora al driftear es tal, que unos derrapes de rueda o ruiditos y un poco de subviraje (solucionable) tampoco parecen gran cosa una vez que se ha probado. El coche transmite mucha más confianza que antes tanto drifteando como en subidas por carreteras de montaña. En estas últimas se comprobará como se puede aprovechar mucho mejor la capacidad del motor al no desperdiciarla en derrapes de la rueda interior. El periodo de adaptación es muy breve, y rápidamente se verá como las ventajas se pueden aprovechar tanto para una conducción tipo agarre, como tipo drift donde se progresará mucho más rápido que antes.

Diferencial de S13 una vez soldado y rectificado

Para el que se decida a soldar el diferencial abierto de su coche, como recomendaciones básicas que pueden sonar evidentes pero que a veces no lo son tanto:

Quitar los rodamientos antes de soldar.
Calentar lo mínimo el diferencial para que no haya distorsiones dimensionales a causa de las tensiones térmicas. Esto a veces suele ser complicado así que lo más sencillo sería soldar adecuadamente y después comprobar que el asiento de la corona del diferencial no ha sufrido variaciones, y en caso de haberlas sufrido rectificarlo.

En definitiva, el diferencial soldado es altamente recomendable para aquellos que realmente quieran driftear por poco dinero y no les importe tener un coche más rudo.
