[Guía] CODIGOS ERROR MAZDA MX6

Hola,

Voy a traducir los pasos que se indican en otro foro sobre cómo sacar los errores del Mazda MX6.
Lo he probado en el mío y funciona.

IMPORTANTE:

  • Cuidado con el PIN “B+”, tiene 12V y 30A
  • Si desconectas la batería y abres la puerta, se borran todos los fallos
  • Mucho cuidado con los “pelillos” de los cables para que no toque más de un PIN.

Necesitamos:

  • 1 cable de unos 10-15cm
  • 1 LED de 12v (yo he utilizado una tira LED de 12V)

Así me ha quedado el “LED”

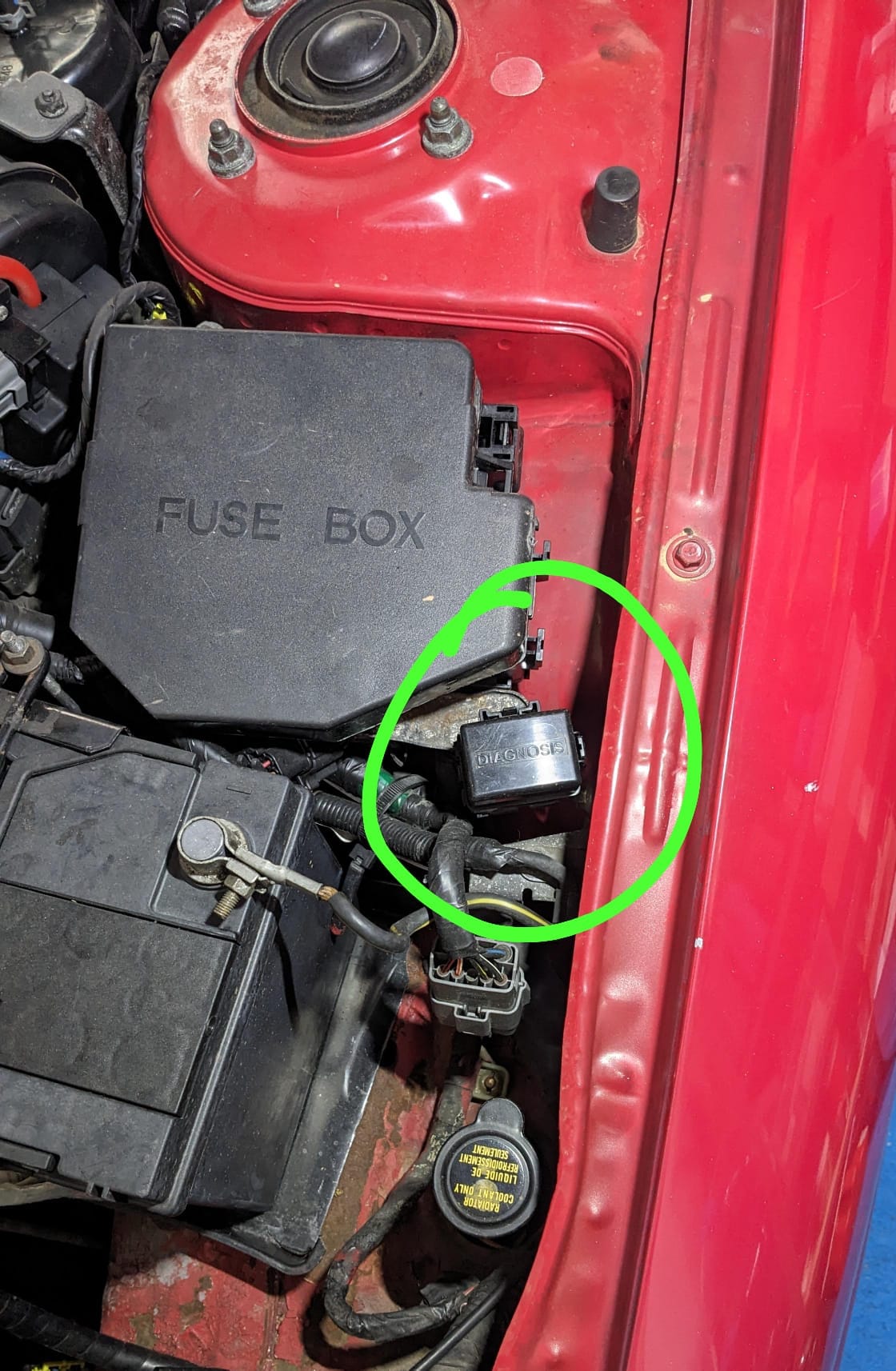

Localizamos la caja de diagnosis, junto a la batería y la caja de fusibles del motor:

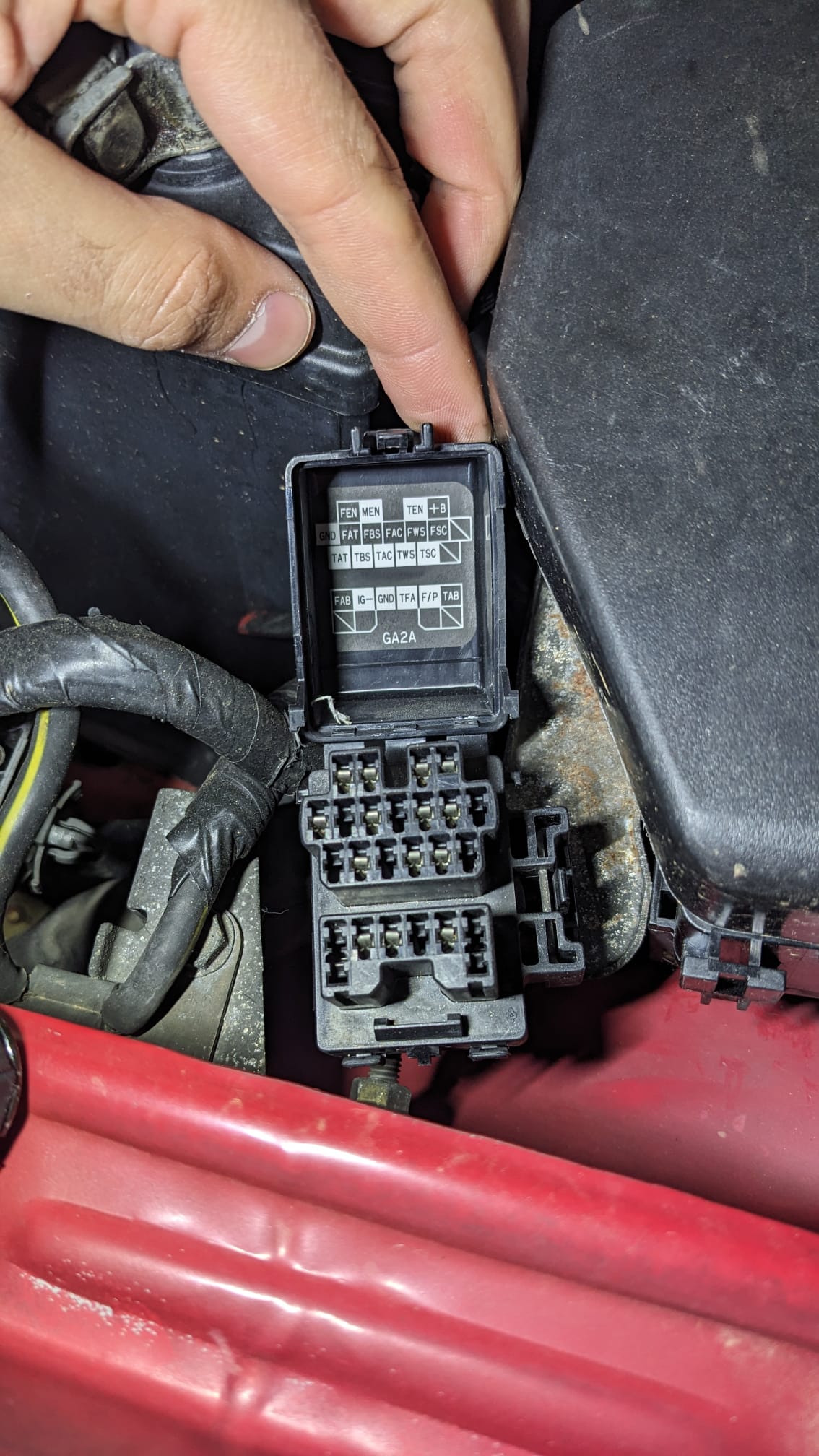

Abrimos la tapa y tenemos un esquema con las indicaciones de qué es cada PIN

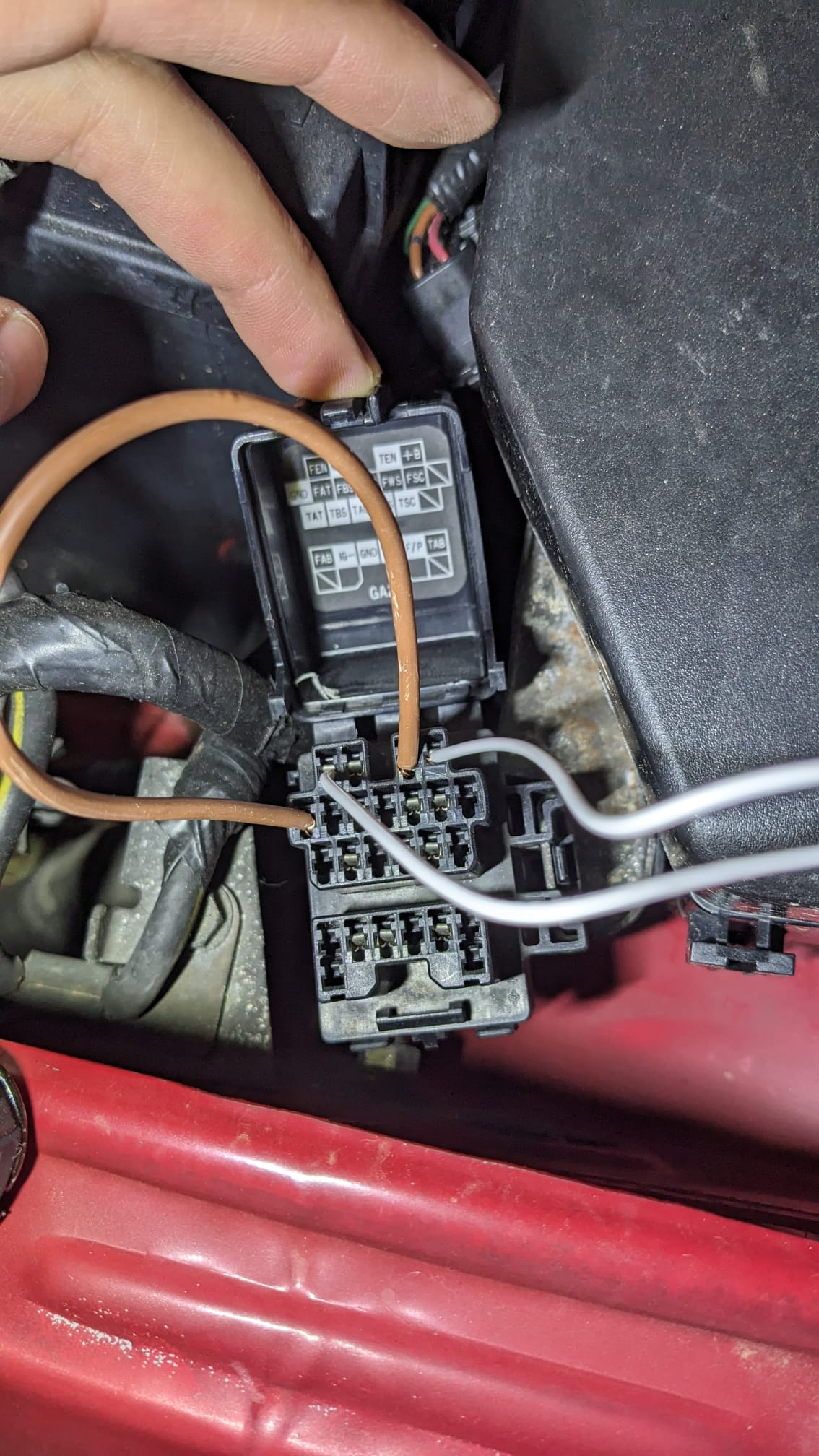

Conectamos el LED de la siguiente forma:

  • Positivo (+) al PIN “B+
  • Negativo (-) al PIN “FEN

Después conectamos el cable:

  • Un polo al PIN “TEN
  • Un polo al PIN “GND

Después damos al contacto SIN ARRANCAR, y si tenemos algún fallo el LED empezará a parpadear.

Para interpretar los códigos, tener en cuenta:
Parpadeo largo = 10
Parpadeo corto = 1

Ejemplo: 2 parpadeos largos y 4 cortos = Código error 24

Lista de códigos habituales (traducción de google):

|2| NE2’ sensor de posición del cigüeñal|
|3| G’ sensor de posición del árbol de levas|
|4| NE1’ sensor de posición del cigüeñal/árbol de levas|
|5| Sensor de detonación|
|8| Sensor de flujo de aire (VAF)|
|9| Sensor de temperatura del refrigerante (CTS)|
|10| Sensor de temperatura del aire de admisión (IAT)|
|12| Sensor de posición del acelerador (TPS)|
|14| Sensor de presión barométrica|
|15| Error de desactivación del sensor de oxígeno delantero (LHO2S)|
|16| Sistema de recirculación de gases de escape (EGR)|
|17| Error de inversión del sensor de oxígeno delantero (LHO2S)|
|23| Error de desactivación del sensor de oxígeno trasero (RHO2S)|
|24| Error de inversión del sensor de oxígeno trasero (RHO2S)|
|25| Válvula solenoide de control de la presión del combustible|
|26| Válvula solenoide de purga del canister|
|28| Válvula solenoide de vacío EGR|
|29| Válvula solenoide de ventilación EGR|
|34| Válvula solenoide de control de aire en ralentí|
|41| Válvula solenoide #1 del sistema de resonancia variable de admisión (VRIS)|
|46| Válvula solenoide #2 del VRIS|
|67| Relé LFAN (sólo 1993)|
|69| Sensor ECTF (sólo 1993)|

Lista de códigos de error original:

Code Circuit Diagnosed Memorized?
02 ‘NE2’ crankshaft position sensor Yes
03 ‘G’ camshaft position sensor Yes
04 ‘NE1’ camshaft/crankshaft position sensor Yes
05 Knock sensor Yes
08 Volume Air Flow sensor (VAF) Yes
09 Coolant temperature sensor (CTS) Yes
10 Intake air temperature sensor (IAT) Yes
12 Throttle position sensor (TPS) Yes
14 Barometric pressure sensor Yes
15 LHO2S inactivation error Yes
16 Exhaust gas recirculation (EGR) system Yes
17 LHO2S inversion error Yes
23 RHO2S inactivation error Yes
24 RHO2S inversion error Yes
25 Fuel pressure regulator control solenoid Yes
26 Canister purge solenoid No
28 EGR vacuum solenoid No
29 EGR vent solenoid No
34 Idle air control (IAC) solenoid No
41 VRIS #1 solenoid No
46 VRIS #2 solenoid No
67 LFAN relay (1993 only) No
69 ECTF sensor (1993 only) Yes

Espero que os sirva de ayuda.
Un saludo.

2 Likes

Y si tiene más de un error memorizado? Como sabes cuando termina un error y empieza otro? Por ejemplo si te da 9 señales cortas puede ser el error 9 o el error 4 y el error 5 …
